RX 金属环垫 名    称: 金属波纹垫片
产品型号: ZD-G2010

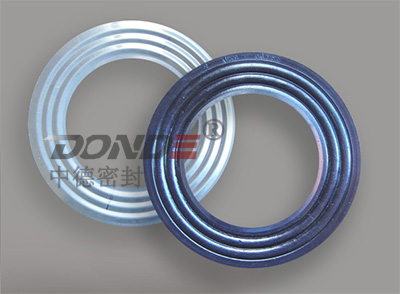

金属波纹垫片
金属波纹垫片一种实体金属垫片,又称波纹活压垫片,先用金属薄板压制成同心的波纹形状,由波纹提供机械支撑,其回弹性能根据采用的形式、金属厚度、波纹间距及波纹高度来决定,具有更好的压缩回弹性能,由于与金属波纹垫片它密封面的接触是多个同心圆的线接触,因此具有迷宫密封作用,根据不同的介质和工况条件,可选择不同的金属材料。多数情况下波纹垫片可以用和其它非金属材料组合使用以达到更好的密封效果。可参考金属波纹复合垫片。如果不带覆盖密封层直接使用,也能达到良好的密封效果。
金属波纹垫片性能特点:
1.优良的压缩回弹性能,即使在较低的压紧力下也能达到极好的密封性能尤其适合于高温、高压,工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。
2.金属波纹垫片对密封表面不损伤,容易拆卸。
3.使用范围广泛既可用于低温和高温(-200°C~+700°C),也可用于低压和高压(真空~25Mpa)。由相应的金属骨架材料制造的金属波纹垫片可用于大多数腐蚀性流体的场合。
4.可与非金属材料组合使用以达到更好的使用效果。
金属波纹垫片应用范围:
几乎可用于任何标准工业的密封需求,从标准的管道连接到阏门及大型容器密封(换热器、塔、罐、槽),在温度压力交变的情况下,金属波纹垫片能表现出超群的密封性能。

金属波纹垫片结构形式及代号和使用法兰类别:
基本型式
代号 适用的法兰密封面
基本型 ZD-G2010 榫槽面、凹凸面、平面和凹槽面
带外环 ZD-G2011 平面或凸面
下表用于对常用金属波纹垫片金属骨架的材质选择:

材料名称
缩写标记 硬度(HB) 极限温度(°C)
碳钢(Carbon steel) CRS 120 -40~+540
304不锈钢 304 130~180 -195~+760
304L不锈钢 304L 130~180 -195~+760
316L不锈钢 316L 130~180 -100~+760
317L不锈钢 317L   -100~+760
321不锈钢 321 130~190 -195~+760
347不锈钢 321   -185~+760
20CB-3(ALLOY 20) A-20
-185~+1090
HASTELLOY-B2 HAST B 215
-185~+1090
HASTELLOY-C276 HAST C
-185~+1090
INCOLOY-800 IN 800   -100~+870
INCOLOY-825 IN 825   -100~+870
INCONEL-600 INC 600 150 -100~+1090
INCONEL-625 INC 625   -100~+1090
INCONEL-X750 INX   -100~+1090
MONEL-400 MON 150
-130~+820
NICKEL-200(镍) NI
-195~+760
TITANIUM(钛) TI 215
-195~+1090

金属波纹垫片的尺寸极限偏差:

金属波纹垫片外径(mm) 密封面宽度(mm)
尺寸 极限偏差 尺寸 极限偏差 波峰间距
<=260 0
-0.5
<=16 ±0.3 3mm
>260-600 0
-0.8
>16-30 ±0.5 3mm
>600-1200 0
-1.5
>30 ±0.8 4.5mm
>1200-2000 0
-2.0
    6.5mm
>2000 0
-2.5
    6.5mm


金属波纹垫片主要性能参数:

垫片系数
m=3.75
垫片使用压力 ≤25MPa
垫片使用温度 -196℃-650℃
最小预紧比压 y=40.8MPa
金属波纹垫片技术标准:
可提供任何标准和非标准的尺寸,包括ASME,DIN,JIS,GB及其它标准。可提供圆型、方型等异型形状,并可根据需要提供加筋条型和内外包边形金属波纹复合垫片。

实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
