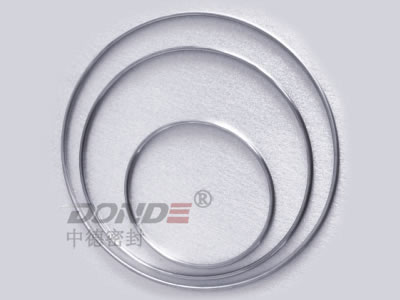

金属空心O形圈
金属空心O形圈，是将薄壁的钢管、不锈钢管、蒙乃尔合金管或因科镍合金管垫等弯成圆形或其它形状，再将接口焊接、精细打磨而形成的一种特殊密封件。金属空心O形圈,由于特殊的结构和材料，特别适合于其它密封件难以达到的高温（最高达800℃）,深冷（最低达-270℃），高压（最高达1400kgf/cm2，），高真空（最高达10-9毫米汞柱）等工况的静密封，广泛用于石油、化工、化纤、冶金、航空、航天等行业，不仅用于小直径，而且还可以用于大直径工作的场合。
金属空心O形圈可以分为以下三种标准型式：
1. 普通型金属空心O形环
环的空心腔为密闭的空间内为常压（大气压），靠空心环来保持较大的弹性，一般适用于真空和小于70kgf/cm2的管道或容器法兰上使用。
2.充气型金属空心O形圈
在普通型空心O形环内侧或外侧开数个小孔使管内腔与介质相通，它属于一种自紧型环，其密封性能比普通型空心O形环好，适用于压力高于70kgf/cm2的工况。
3.自紧型金属空心O形环
此圈是把惰性气体封闭在空腔内，当在高温工作状态下，气体受高温作用而剧烈膨胀，加强了密封圈在高温下的弹性，适用于高温（最高达800℃）的工况。
金属空心O形圈性能特点：
1具有良好的密封性能，耐高温，耐高压，耐介质性及优良的气密性。特别适用于高温高压高真空介质的密封
2.较低的预紧力就能达到密封。
应用范围：
用于航空航天机械，真空设备，半导体相关机器，核能设备，电子设备，搅拌机，熔融纺丝装置，液压机器等各种机械设备。 |
| 金属空心O形圈各种使用形态选择： |
使用条件
|
环 型
|
材 料
|
镀 层 或 涂 层 |
|
温 度(℃)
|
压 力
(kg/cm) |
| -250--+100 |
10-6--≤30>30 |
普通型
充气型 |
不锈钢、铝。深冷工况下，环与法兰螺栓同材料 |
一般气体、挥发性液体介质时，环表面镀银或聚四氟乙烯 |
| 100--300 |
同 上
|
同 上
|
不 锈 钢
|
同 上
|
| 300--400 |
≤40 |
普通型 |
因科镍合金
|
一般气体、挥发性液体、环的表面镀银
|
| >40 |
充气型 |
| >400--540 |
自紧型 |
| >540--700 |
≤40 |
自紧型 |
因科镍合金
|
镀 银
|
| >40 |
充气型 |
金属空心O形圈不同温度时对涂层或镀层的选择：
| 温 度(℃) |
镀 层 或 涂 层 |
| -60--+350 |
铜、银 |
| >350 |
银、金、铂 |
| -60--+120 |
聚三氟氯乙烯 |
| -60--+250 |
聚四氟乙烯 |
|
下表用于对常用金属空心O形圈金属材质选择：
材料名称
|
缩写标记 |
硬度(HB) |
温度(°C) |
| 纯铝 |
L3 |
35 |
200 |
| 紫铜 |
T3 |
80 |
260 |
| 碳钢（Carbon steel) |
CS |
120 |
-40~+540 |
| SS 304 |
304 |
130~180 |
-195~+550 |
| SS 316L |
316L |
130~180 |
-100~+550 |
| SS 321 |
321 |
130~190 |
-195~+760 |
| HASTELLOR-B2 |
HASTB |
215
|
-185~+1090 |
| INCONEL-600 |
INC600 |
150 |
-100~+1090 |
| MONEL-400 |
MON |
150
|
-130~+820 |
| 钛 |
TI |
215
|
-195~+1090 |
金属空心O形圈贮存
1.金属空心O形圈不允许与其它产品混合堆放，以防碰伤、划伤和压伤。
2. 金属空心O形圈不允许与活性化学剂接触，以防被腐蚀。
金属空心O形圈安装
在安装前，应仔细检查并清理密封槽表面，不允许有辐射状，交叉状划伤、压痕和其它附着物。
金属0形圈的安装槽设计：
一般情况下优先使用矩形槽，只有在特高压、特高真空的情况下才使用三角槽。
对于矩形槽：
1. 在自由状态下，槽的外径比圈的外径大0.1~0.3mm;
2. 槽的深度h，应根据所需的预压扁度来计算确定，一般如下（W为0圈的断面直径）：
A：对于断面直径小的环 h=(0.66~0.75)w；
B：对于断面直径大的环 h=(0.8~0.9)w；
具体尺寸公差见图(以环的外径100mm为例)；
D2=D1+D3
h=d*0.8
订购需知：
1.可根据用户提供样品或尺寸进行生产；
2. 可根据用户提供工况条件进行设计,工况条件包括：工作压力、工作温度、工作介质；
3. 用户可提供相配合密封槽的结构形式和相应的尺寸及材料。
|
金属空心O形圈技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
|
