  当前位置:产品展示垫片系列
非金属平垫片 100%无石棉垫片   非石棉垫片   石棉垫片   膨胀石墨垫片   四氟垫片   四氟夹包垫片
  硬质膨体四氟垫片   膨胀四氟垫片   改性四氟垫片   橡胶垫片   陶瓷纤维垫片   玻璃纤维垫片
  云母垫片   绝缘垫片   高温绝热垫片   软木橡胶垫片   毛毡垫片   橡胶O形圈

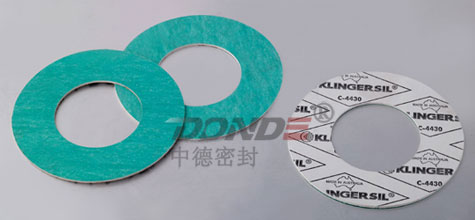

无石棉垫片 名 称: 100%无石棉垫片
型 号: ZD-G1530


100%环保无石棉垫片
ZD-G1530是我公司在引进外国先进的生产工艺的基础上打造的一种性能优异的无石棉材料。采用芳纶纤维、耐高温合成矿物纤维、耐油橡胶等材料用辊压法特制而成,具有耐温,耐压,耐油、优良的气密性、和压缩回弹性等性能,经测试是完全可以替代进口的一种无石棉材料。是100%不含石棉的优质环保材料,已大量出口欧美等多个国家和地区。根据客户要求也可夹带金属丝,或涂石墨。
应用介质:各种气体、水、水蒸气、化学溶剂及各种油类等
行业设备:产品广泛应用于发电、冶金、船舶、石油化工等工业应用中水、汽、油等介质的密封管道法兰、阀门、热交换器、压力容器、机械设备和发动机、压缩机、内燃机、机械、仪表、供暖等工业设备。
同时我公司代理以下进口无石棉材料产品:KLINGER(澳大利亚)、BELPA(西班牙)、FRENZELIT(德国)、VALQUA(日本)、DURABLA(加拿大)、NOVUS(英国)、TESNIT(欧洲)

无石棉垫片的主要特点:
1.100%不含石棉,新型环保材料,可出口欧美等主要发达国家地区。
2.良好的耐温、耐压性能以及压缩回弹性
3.广泛的适用性、耐油性、耐介质性和气密性。
4.较高的机械强度材料易切割成型。

无石棉垫片的定义:
无石棉垫片这里指的是替代石棉橡胶垫片的合成纤维橡胶类垫片而言。有些将含义扩大到凡不含石棉类的垫片均属无石棉垫片,如聚四氟乙烯垫片,橡胶平垫片,膨体四氟垫片,柔性石墨复合垫等,前者为狭义定义,后者为广义定义。目前工程界普遍认同广义定义,这里指的是狭义定义的无石棉垫片。国内无石棉材料生产鱼龙混杂,真正具有可与国外无石棉材料相媲美的生产厂家并不多,质量差异大,客户选用关键在于选用高品质的垫片。当然影响密封的因素较多,在工程项目中合理选用无石棉垫片密封材料,必须对各种垫片的性能、使用条件、寿命要求、整体配套性都应有综合的考虑及评价,全面分析在工程中可能产生密封失效的因素,针对性的选择不同类别和性能的无石棉垫片材料才能节约成本和获得理想的密封效果,充分发挥无石棉垫片的应有作用。

无石棉垫片与非石棉垫片区别
欧美国家一般所提的ASBESTOS FREE GASKET 或 NON ASBESTOS GASKET指的是100%不含有石棉的垫片。应该说翻译为中文可以说成“无石棉垫片”或“非石棉垫片”,但目前在国内市场上我们一般将将含有一定量岩棉(5-20%)的垫片称为非石棉垫片或无石棉垫片,因此客户需要在订购时详加说明。为了满足客户对高品质垫片的需要我们对一些国外著名品牌的无石棉板材,如:Klinger, Garlock, Valqua, Gore, Frenzelit等都备有充足的库存。

无石棉垫片的分类:
1.无石棉垫片根据材料的生产工艺可区分为辊压法工艺即CAF(生产压缩石棉橡胶板)法生产的辊压板和抄取法(造纸法)生产的抄取板两种,两种都属于新型环保密封产品。辊压板一般多用于管道法兰密封,ZD-G1500属于辊压板一种。抄取板主要用于机动车用部件密封如:发动机垫片、内燃机气缸垫片、排气管垫片等。
2.根据物理性能等级划分可分为低压,中压和高压三种不同等级以及耐油、耐酸、耐压、耐高温、制冷业冷媒板、气密板,船用密封板等特制无石棉垫片还可以在以上材料基础上夹金属丝增强、涂石墨增加耐温,含石墨无石棉石墨板等也可根据客户的特殊需定做其它性能无石棉板及各种垫片。
无石棉垫片材料规格:
辊压板宽×长(mm):1500×4500 1500×4000 1270*3810,可分切;厚 度(mm):0.4~5.0
抄取板宽度1500;长度50000的整倍数;厚 度(mm):0.3~1.2
特殊规格可与客户商定
※ 所有产品厚度0.8mm以上均可夹钢丝网增强,可涂石墨和两面防粘处理,颜色可以根据客户要求定制。

不同系列无石棉垫片材料应用:



产品牌号 无石棉垫片材质组成 应用条件 产品特性 适用范围
ZD-G1500 由腈纶浆粕、纤维素纤维及无机纤维和弹性粘合剂经高温、高压辊压而成 高使用温度150℃,长期使用温度120℃,压力<4Mpa 具有良好的耐压性,密封性,可进行防粘缸处理,可制作金属丝网强和涂石墨处理无石棉垫片
适用于水、热水、一般气体、弱酸、弱碱、油类等为介质的机械、设备、管道法兰
ZD-G1520 较高含量的芳纶纤维、其他复合纤维及丁晴橡胶 组成 建议最高使用温度250℃,长期使用温度200℃,压力<6Mpa 具有良好的密封性能和耐化学性,可制作金属丝网强和涂石墨处理无石棉垫片 主要用于空气、水、海水、热水、蒸汽、石油类油以及中等强度的酸碱。
ZD-G1530 采用芳纶浆粕纤维、耐油橡胶、环保填料,经过高温、高压辊压而成 建议最高使用温度400℃,长期使用温度250℃,压力<8Mpa 非常优秀的无石棉密封材料,高温蠕变比较小,在中高压环境之下能保持良好的安全性,可制作金属丝网强和涂石墨处理无石棉垫片 主要应用于油、水、气、蒸汽、及一般化学介质的密封,同时亦可用于摩托车、汽车发动机配套使用
ZD-G1540 采用芳纶浆粕、碳纤维、耐油橡胶、环保填料,经过高温、高压辊压而成 建议最高使用温度500℃,长期使用温度-50-300℃,压力<10Mpa 良好的耐油、耐压、耐温性,较高的机械强度可制作金属丝网强和涂石墨处理无石棉垫片
适用于空气,水、及各种油类等为介质的机械、设备、管道法兰,及发动机工况
ZD-G1550 由石墨粉、芳纶纤维、矿物纤维加丁晴橡胶经高温、高压辊压而成 建议最高使用温度350℃,长期使用温度300℃,压力<4Mpa 良好的压缩回弹性能,优异的耐油、耐酸性能可制作金属丝网强无石棉垫片 主要用于空气、水、海水、热水、蒸汽、石油类油以及中等强度的酸碱。


ZD-G1500B 以矿物纤维、芳纶纤维、特种耐油乳胶为主要原料,采用湿法抄取工艺制成 建议最高使用温度150℃,压力<2Mpa 具有抗拉强度高、压缩回弹性能好等显著特点,可制作金属丝网强和涂石墨处理无石棉垫片 汽车、摩托车、农机、工程机械、船舶等行业介质为油、水及干燥的暖空气的工况
ZD-G1520B 以芳纶纤维、矿物纤维、纳米硅酸盐填料为主要原料,采用湿法抄取工艺生产而成 建议最高使用温度200℃,压力<4Mpa 良好的适应性和耐久性,可制作金属丝网强和涂石墨处理无石棉垫片 汽车、摩托车、农机、工程机械、船舶等行业介质为油、水及干燥的暖空气的密封。
ZD-G1540B 由丁腈胶乳,无石棉纤维材料和无机填料的特殊配合,添加相应的化学助剂,采用抄取法制成 建议最高使用温度300℃,压力<5Mpa 具有良好的耐加热性,易加工成型和优异的蠕变松弛,可制作金属丝网强和涂石墨处理无石棉垫片 适用于制作各种内燃机缸垫、进排气管垫以及设备连接部或管道法兰垫片
ZD-G1540F 镀锌或镀锡马口铁作为骨架,在骨架的二表面粘贴ZD-G1540B无石棉抄取板,进辊轧复合而成的密封材料。 建议最高使用温度300℃,压力<8Mpa 强度高、应力松弛率小、密封性可靠、经久耐用等特点 用于制作缸垫及介质为水、油及干燥的暖空气的内燃机和化工管道法兰链接处的密封衬垫材料。

ZD-G1500无石棉垫片材料各项物理性能指标:

项目 单位
颜色 / 黄色(标志黑色)
粘合剂 NBR
纤维 腈纶、纤维素纤维
密度 g/cm3 1.75~1.85
抗拉强度ASTMF-152 Mpa ≥ 5.0
压缩率ASTMF-36 % 7~17
回弹率ASTMF-36 % ≥35
蠕变性 N/mm² ≤35
密封性ASTMF-37 cm3/s 1.5 x 10-2
耐油增厚率 IRM903 油 或 3#
149℃±2℃,5h(ASTMF-146)
% ≤ 10
ASTM  燃料油 B
21℃~30℃,5h(ASTMF-146)
% ≤ 15
使用温度 100~140

ZD-G1530无石棉垫片材料各项物理性能指标:

技术参数
测试标准 单位 标准数值
密度
g/cm3 1.65~1.90
横向拉伸强度
ASTM F152 n/mm2 ≥10
压缩率
ASTM F36J % 12 ± 5
回弹率
ASTM F36J % ≥50
蠕变松弛率
ASTM F38
22小时 100°C

%
≤35
泄露率
DIN 3535 ml/min 1
ASTM3# 油

150℃/5小时

厚度增加量 % ≤10
厚度增加量 % ≤10
ASTM 燃油B

23℃/5小时

厚度增加量 % ≤10
重量增加量 % ≤10
工作温度
短时/连续 400 / -50 ~ 250
工作压力
最大值 MPa ≤8

以上为常用无石棉垫片物理性能指标,更多不同型号的材料物理性能参数请联系营销部
技术标准:
无石棉橡胶垫片的开发和应用时间为时不长,因此国内外还没有统一的标准,只有少数国家制定有相关的标准。目前国内标准正在制定中由“全国非金属矿产品及制品标准委员会”承担。GB/T22209'"船用垫片用非石棉橡胶纤维增强橡胶板”标准虽为国家GB标准实际是船舶的行业标准,部分测试如气密性方法参考了BS7531

国外无石棉板及垫片标准状况:
GB/T 9129-2003|管法兰用非金属平垫片 技术条件
HG/T 20627-2009|钢制管法兰用非金属平垫片(Class系列)
HG/T 20606-2009|钢制管法兰用非金属平垫片(PN系列)
日本JIS-3453-2001  JOINT SHEET
日本JPI-7R-91-2003 管道用无石棉垫片的使用指南
英国 BS7531-2006 工业和航空用橡胶纤维板
韩国KSV0712-1997 船舶货物用无石棉垫片选择基准

实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
