  当前位置:产品展示垫片系列
半金属垫片 金属缠绕垫片   石墨复合垫片   金属齿形组合垫片   金属波齿复合垫片
  金属波纹复合垫片   金属包覆垫片

石墨复合垫片 名    称: 石墨复合垫片
产品型号: ZD-G1110

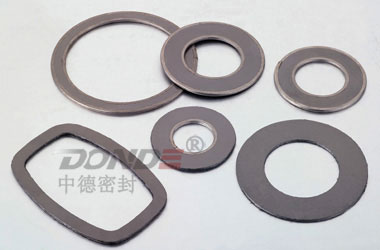

石墨复合垫片
石墨复合垫片又叫增强石墨垫片或高强石墨垫片是由冲刺的金属齿板或金属网板与膨胀石墨粒子复合压制的一种垫片。它通常通过专业垫片切割设备从增强石墨板冲压或切割而成的。增强石墨垫片常用的内层增强材料有ss304,ss316或马口铁等,厚度0.05~0.2mm,形式有冲刺板增强复合垫片,网板增强复合垫片,平板增强复合垫片。石墨复合垫片可以制作成各种各样的圆型和各种形状复杂几何图形垫片,如水位计垫片,气缸垫片,排气管垫片,带筋条换热器垫片等应用非常广泛。
根据需要高强石墨复合垫片可制成带不锈钢包边的石墨复合垫片几种形式如下:
1.基本型石墨复合垫片
2.包内边石墨复合垫片
3.包外边石墨复合垫片
4.内外包边石墨复合垫片
石墨复合垫片常用包边材料为304或316L不锈钢。
性能特点:它具有良好的防腐蚀性, 耐高/低温,耐辐射,良好的压缩回弹性和高强度性,所需的预紧力比金属垫片和金属缠绕垫片要小,对法兰面的要求不高,是一种比较经济实用的垫片。如果采用包边形式可保持原有石墨复合垫片的各项优异性能,又便于安装、拆卸,不易损坏,同时也可防止介质和外界空气中氧气对垫片的侵蚀,提高了耐温和耐压性能。

使用设备: 管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰连接处的密封部位可替代石棉橡胶垫片、铁包垫片。 石墨复合垫片最大加工尺寸无限制, 特殊规格或各类非标准产品可按客户要求制定。
不同增强材料石墨复合垫片主要技术参数:
增加材料 耐压
(N/MM2)
温度℃ 压缩率(%) 回弹率(%)
无氧化状态下 氧化状态下
ST碳钢冲刺板 ≥4.8 -10-450 -10-550 30-35 15-20
SS304,SS316冲刺板 ≥4.8 -240-450 -200-600 30-35 15-30
SS304,SS316平板 ≥4.8 -240-450 -200-600 30-40 10-15
Ss304,网板 ≥4.8 -240-450 -200-600 40-50 15-20

增强材料 透气性 (cm3/min)
(厚度 1.5mm\)
密封性
(厚度 1.5mm)
密封常数
N2 m1/hr Bumming oil A
m1/hr
"M"
因数
"Y"
予紧比压
ST碳钢冲刺板 <=0.8 30 <0.5 3.0 9000
SS304,SS316冲刺板 <=0.8 60 <0.5 2.5 4000
SS304,SS316平板 <=0.4 35 <0.5 2.0 900
Ss304,网板 ≥1.0 70 <0.5 3.0 5000

不同等级石墨层物理机械性能:

项目
密度公差 碳含量C≥% 抗拉强度 硫含量 氯含量 应力松弛率 烧失量
工业Industrial ±0.06g/cm 98 4 Mpa <1000ppm <50ppm 10% 2.0≤%
核能级Nuclear ±0.05 g/cm 99.5 5 Mpa <700ppm <35ppm 10% 0.5≤%


石墨复合垫片主要使用性能参数:

垫片系数
m=2
垫片使用压力 ≤10MPa
垫片使用温度 -196℃-650℃
最小预紧比压 y=30MPa

客户根据不同使用工况条件选择不同的增强材料,有特殊材料的可要求。

石墨复合垫片技术标准:
可提供任何标准和非标准的尺寸,包括ASME,DIN,JIS,GB及其它标准。可提供圆型、方型等异型形状,并可根据需要提供加筋条型和内外包边形金属波纹复合垫片。
国内相关标准:
GB/T 19675.1-2005|管法兰用金属冲齿板柔性石墨复合垫片 尺寸
GB/T 19675.2-2005|管法兰用金属冲齿板柔性石墨复合垫片 技术条件
JB/T 6628-1993|柔性石墨复合增强(板)垫
JB/T 6628-2008|柔性石墨复合增强(板)垫
HG 20608-1997|钢制管法兰用柔性石墨复合垫片(欧洲体系)
HG 20629-1997|钢制管法兰用柔性石墨复合垫片(美洲体系)

实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
