Klinger密封材料/--KLINGER top 系列垫片

KLINGER top-graph 2000

一种真正的便于切割加工的柔性石墨类密封材料。他具有高载荷和高密封性,在用于饱和蒸汽时温度可以达到300°C,用于其它介质时最高温度可达500°C。其加强性垫片KLINGERtop-graph2008更可以应用于压力变化较大的场合。
3XA 双面防粘接涂层保持垫片和法兰分离,减少安装和维修时间间 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导,该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 1.5 mm,所有操作我温度和压力根据接触的化学介质而定。请查阅 KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。

最高操作温度

500

°C

最高操作压力 100 bar
压缩率 ASTM F36A 10 %
回弹率 ASTM F36A (min) 60 %
KLINGER 热压实验 50 MPa 300°C
厚度减少 23°C 7 %
重量变化 10 %
厚度减少 300°C 10 %
拉伸强度ASTM F152 32 MPa
气体泄露 DIN 3535/6 0.5 ml/min
压力松弛 BS7531 23 MPa
压力松弛 DIN 52913 (16h, 300°C) 25 MPa
重量增加 ASTM F146
ASTM 油 IRM903 (5h/150°C) 0-10 %
ASTM 燃料油 B (5h/23°C) 0-5 %
厚度增加 ?ASTM F146
ASTM 油 IRM903 (5h/150°C) 0 - 5 %
ASTM 油 B (5h/150°C) 0 - 7 %
密度 1.75 g/cm3

注: 检测标准系采用通用的非石棉垫片检测标准。

认证:

  • NG-5123AU0381
  • 满足 BS7531 Grade X
  • 气体供应DIN - DVGW No. 92.02e052 (德国气、水协会)

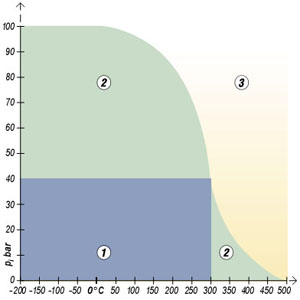

KLINGER PT

注意: KLINGER PT 图仅提供设计指导 – 没有压力/温度限制,具体参考 KLINGER expert 垫片设计软件。

  • 在化学介质适用的情况下,可以确认满足你的使用条件。

  • 在化学介质适用的情况下,正常满足你的使用条件除非在蒸汽中应用,你需要得到KLINGER的确认
  • 所有使用条件均需要得到KLINGER的确认。.

实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
